Микросхемы сбора данных - ЦАП Цифро-аналоговые преобразователи

Описание и назначение

Цифро-аналоговые преобразователи (ЦАП) играют важную роль в современных электронных системах, преобразуя цифровые сигналы в аналоговые. Эти микросхемы используются в широком спектре приложений, включая аудиосистемы, системы управления, телекоммуникации и медицинскую технику.

Основное назначение ЦАП заключается в преобразовании цифрового кода, обычно генерируемого микропроцессорами или микроконтроллерами, в аналоговый сигнал, который может быть использован для управления различными устройствами и системами.

Особенности и преимущества

Цифро-аналоговые преобразователи обладают множеством характеристик, которые определяют их производительность и область применения. Ключевые параметры включают разрешение, скорость преобразования, точность и диапазон выходных напряжений.

Разрешение ЦАП, измеряемое в битах, определяет количество возможных уровней выходного сигнала. Чем выше разрешение, тем более точным будет аналоговый выход. Скорость преобразования, измеряемая в мегасемплах в секунду (MSPS), определяет, как быстро ЦАП может преобразовать цифровой сигнал в аналоговый.

Основные характеристики:

• Разрешение: от 8 до 16 бит.
• Скорость преобразования: от 100 kSPS до 1.25 GSPS.
• Диапазон выходных напряжений: от 0 до 5 В, ±5 В, ±10 В.
• Типы интерфейсов: SPI, I2C, параллельный.
• Точность: менее 0.01% линейных искажений.
• Питание: 2.7 В — 5.5 В.
• Рабочая температура: от -40°C до +125°C.

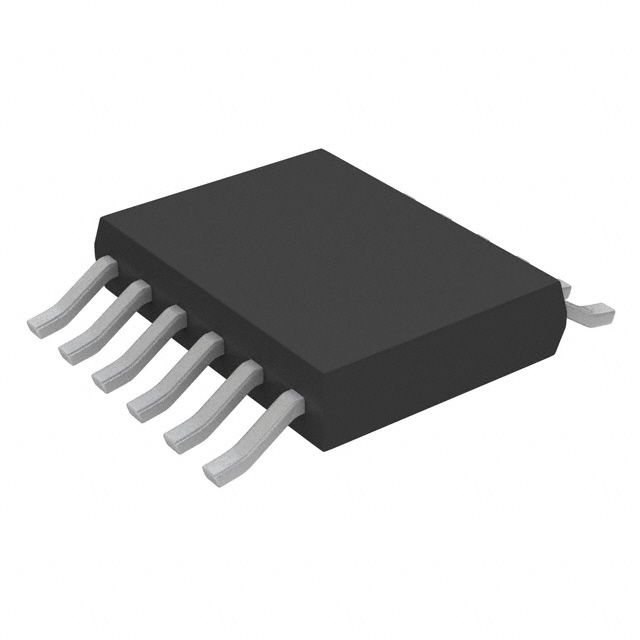

• Размеры корпуса: SOIC, TSSOP, QFN, BGA.

Применение и совместимость

ЦАП широко используются в различных отраслях и устройствах. В аудиосистемах ЦАП необходимы для преобразования цифрового аудиосигнала в аналоговый, что обеспечивает высокое качество звука. В системах управления ЦАП используются для генерации аналоговых сигналов, которые управляют исполнительными механизмами, такими как двигатели и клапаны.

В телекоммуникационных системах ЦАП обеспечивают преобразование цифровых данных в аналоговые сигналы для передачи по аналоговым каналам связи. В медицинской технике ЦАП используются для обработки сигналов от различных медицинских приборов, таких как электрокардиографы и ультразвуковые сканеры.

Совместимость ЦАП с различными микроконтроллерами и процессорами достигается за счет использования стандартных интерфейсов, что облегчает их интеграцию в разнообразные системы. Эти устройства могут быть применены как в новых разработках, так и для модернизации существующих систем, заменяя устаревшие аналого-цифровые схемы. Благодаря высокой точности, надежности и производительности, ЦАП являются ключевыми компонентами в современных электронных устройствах и системах.
